Описание моностабильного пневмораспределителя 5/2 Festo MHP2-MS1H-5/2-M5
Быстродействующий пневмораспределитель Festo MHP2-MS1H-5/2-M5 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
MHP2-MS1H-5/2-M5 относится к серии MH2 (MHP2) быстродействующих распределителей с электромагнитным управлением Festo нового поколения. Отличаются принципом работы, позволяющим достичь времени переключения менее 2-3 мс при питании 24 В постоянного тока. Оснащены встроенными кабелями с классом защиты IP40/IP65 или разъёмами M8 для упрощённого и ускоренного монтажа.
Быстродействующие пневмораспределители с электроуправлением используются в операциях перемещения и сборки, медицинской технике, электронной промышленности, а также других областях, где необходимо высокое быстродействие и точность.
Расшифровка обозначения пневмораспределителя двухпозиционного
Принцип работы
Принцип пневмораспределителя Festo MHP2-MS1H-5/2-M5 основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики MHP2-MS1H-5/2-M5
| Модель | MHP2-MS1H-5/2-M5 | Функция распределителя | 5/2 моностабильный | Тип управления | электрический | Ширина | 10 | Стандартный номинальный расход, л/мин | 90 | Рабочее давление | -0,9 ... 8 bar | Тип конструкции | Переливной тарельчатый клапан | Тип сброса | механическая пружина | Класс защиты | IP65 | Авторизация | C-Tick, c UL us - Recognized (OL) | Условный проход, мм | 2 | Монтажный шаг, мм | 14 | Функция быстрого выхлопа | дросселирующий | Тип уплотнения | мягкий | Положение при монтаже | любое | Ручное дублирование | Толкающий | Тип пилотного управления | прямой | Направление потока | нереверсивный | Защищен от смены полярности | Биполярный | Время выключения, мс | 1,7 | Дополнительные функции | Защита от искр; Снижение тока удержания; Защитный кожух | Время включения, мс | 1,9 | Замер времени переключения с частотой 1 Гц и выше, мс | 0,2 | Рабочий цикл | 1 | Допуска на время выключения | 10%/-30% | Характеристики катушки | 24 V DC: фаза удержания 1,625 Вт, мощность переключения 6,5 Вт | Допуска на время включения | 10%/-30% | Допустимые колебания напряжения | +/- 10% | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) | Классификация сопротивления коррозии CRC | 2 | Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по электромагнитной совместимости EMC | Температура среды | -5 ... 40 °C | Ограничение температуры окружающей и рабочей среды | относительно частоты переключения | Температура окружающей среды | -5 ... 40 °C | Вес продукта, г | 70 | Электрическое подключение | Разъем; 2-пин | Тип крепления | На PR-коллекторе | Макс. момент затяжки штуцера, µs | 1,5 | Пневматическое подключение, канал 1 | Монтажная плита | Пневматическое подключение, канал 2 | M5 | Пневматическое подключение, канал 3 | Монтажная плита | Пневматическое присоединение, канал 4 | M5 | Пневматическое присоединение, канал 5 | Монтажная плита | Замечания по материалу | Не содержит медь и тефлон; Соответствует директиве по ограничению использования опасных веществ (RoHS) | Материал уплотнения | HNBR; NBR | Макс. момент затяжки, установка распределителя, µs | 0,4 | Материал корпуса | Цинковая штамповка; покрытый | Данные о материале, винт | Сталь; Гальванизирован |

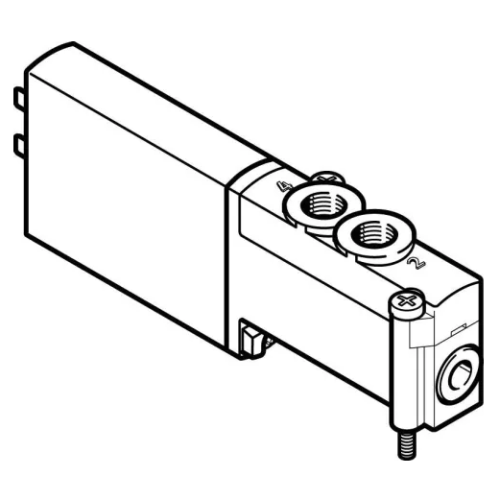

Габаритные размеры MHP2-MS1H-5/2-M5, мм
Преимущества распределителей Festo серии MH2 (MHP2)
- Подходит для процессов работы с вакуумом, сдувания деталей, упаковки и дозировки.
- Возможность сборки на коллекторной плите PRS.
- Гибкая конструкция для лёгкой модификации и вставки в новые проекты.
- Компактный дизайн и высокая плотность монтажа.
- Распределители Фесто не содержат медь и тефлон.
