AC электродвигатель Ebmpapst M2E068-DF11-56 — внешнероторный асинхронный мотор для привода осевых, диагональных и центробежных крыльчаток. Вращающееся магнитное поле статора индуцирует токи в короткозамкнутом роторе («беличья клетка»), создавая крутящий момент. Исполнения на 230 В однофазные: двухполюсные (/2, ≈2700–2750 об/мин) и четырёхполюсные (/4, ≈1300–1350 об/мин). Управление скоростью — ступенчатое (конденсатор/дроссель) либо через частотный преобразователь.
Области применения:
- приточно-вытяжные установки, фанкойлы, агрегатные секции AHU;
- витринные/конденсаторные узлы холодильной техники;
- шкафы автоматики, телеком-стойки, серверные (охлаждение);
- конвекторы, тепловентиляторы, сушильные и печные камеры.
Конструкция
- Статор с обмотками; внешний ротор с короткозамкнутой клеткой.
- Подшипниковый узел с вибробалансировкой.
- Клеммный вывод/клеммная коробка, пусковой конденсатор (для однофазных).
- Защита: термоконтроль обмоток, исполнения IP00/IP42/IP44 по серии.
Преимущества АС двигателей Ебмпапст
- Компактность внешнего ротора: малая монтажная глубина, прямая посадка рабочего колеса.
- Стабильная характеристика: надёжный пуск и тяговый момент в типовых ОВК-нагрузках.
- Низкий шум и вибрации благодаря точной балансировке.
- Гибкое регулирование: ступени скорости или ЧП через преобразователь частоты.
- Ресурс и ремонтопригодность: доступ к подшипниковому узлу и стандартной арматуре.

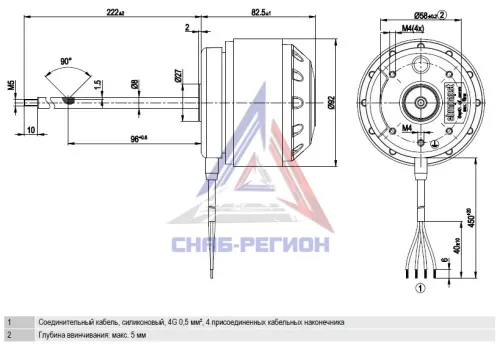

Габаритные размеры

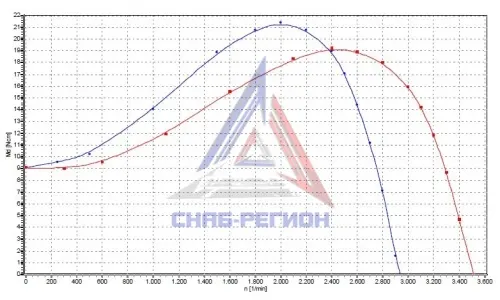

Аэродинамические характеристики
