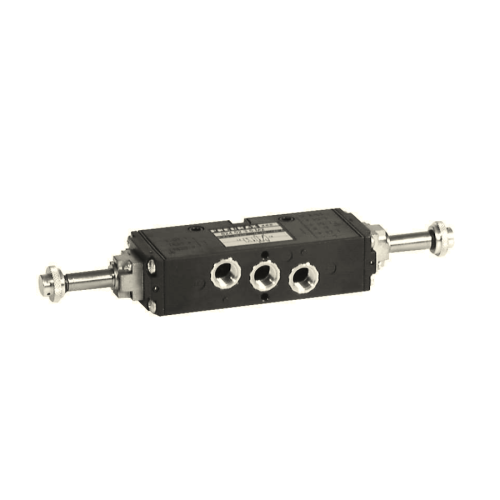

Описание пневмораспределителя 5/2 Pneumax 824.52.3.5.M2
Пневмораспределитель двухпозиционный Pneumax 824.52.3.5.M2 – это устройство, которое используется для управления и переключения потока сжатого воздуха в пневматических системах. Играет ключевую роль в контурах управления, обеспечивая эффективное функционирование пневматического оборудования.
Серия 824 золотниковых пневмораспределителей Pnemax имеет расход 1350 нл/мин (для типа 5/2) и 940 нл/мин для типа 5/3. Корпус изготовлен из термопластичного полиэстера, а резьбовые вставки из латуни гарантируют удобное и надёжное присоединение фитингов. Золотниковая система распределителей этой серии сбалансирована.
Предназначены для электропневматического управления пневмоцилиндрами, приводами, клапанами и другими пневматическими элементами путём непосредственного механического воздействия.

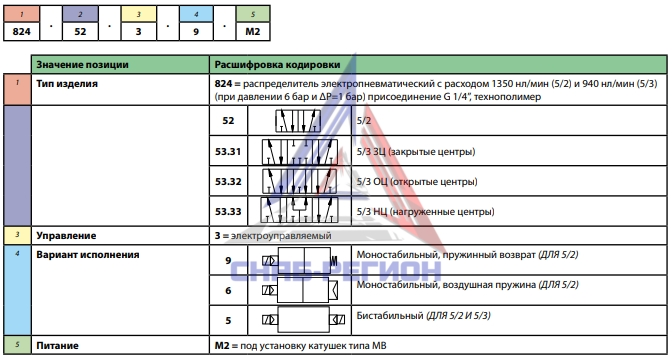

Расшифровка обозначения
Принцип работы
Основной принцип распределителя с электропневматическим управлением Pneumax 824.52.3.5.M2 состоит в том, чтобы переключать поток сжатого воздуха между выходами пневматической системы. Это достигается с помощью клапанов, которые перемещаются внутри распределители и открывают один или несколько выходов в нужный момент.
Технические характеристики
| Модель | 824.52.3.5.M2 |
| Конструкция | золотникового типа с пилотным управлением |
| Тип управления | электропневматический |
| Схема работы распределителя | 5/2 бистабильный |
| Пневматическое присоединение | G1/4" |
| Макс. рабочее давление, бар | 10 |
| Расход воздуха при 6 бар, нл/мин | 1350 |
| Условный проход, мм | 8,5 |
| Температура эксплуатации | -5°C…+50°C |
| Рабочая среда | отфильтрованный сжатый воздух с маслом или без |
| Материал корпуса | термопластичный полиэстер |
| Материал уплотнений | NBR |
| Тип применяемых катушек | МВ |
| Вес, гр. | 390 |

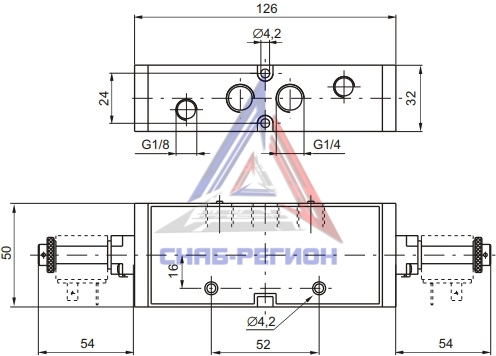

Габаритные размеры Pneumax распределителей 824.52.3.5.M2, мм
Преимущества распределителей Pneumax серии 824
- Гибкость в установке и подключении.
- Высокий уровень надёжности.
- Много вариантов исполнения.
- Большой набор применений.
- Долгий срок службы.
