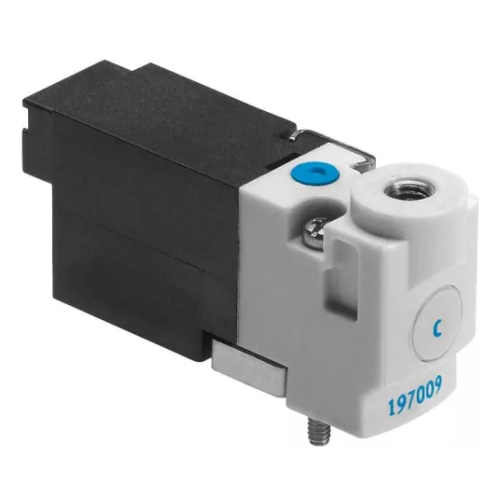

Описание моностабильного пневмораспределителя 2/2 Festo MHP1-M5H-2/2G-M3-HC
Быстродействующий пневмораспределитель Festo MHP1-M5H-2/2G-M3-HC является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. Обеспечивают точное и эффективное распределение воздуха в системе, позволяя контролировать и регулировать рабочие процессы.
MHP1-M5H-2/2G-M3-HC относится к серии MH1 (MHP1) быстродействующих распределителей с электромагнитным управлением Festo нового поколения. Расход составляет 14 л/мин в 2/2 линейно-позиционном исполнении и 10 л/мин в 3/2. Время срабатывания – всего 4 мс.
Быстродействующие пневмораспределители с электроуправлением используются:
- в операциях перемещения и сборки;
- медицинской технике;
- электронной промышленности;
- в других областях, где необходимо высокое быстродействие и точность.
Расшифровка обозначения распределителей Фесто
1-decod.webp "Расшифровка обозначения быстродействующих минираспределителей Festo серии MH1")
Принцип работы
Принцип минираспределителя Festo MHP1-M5H-2/2G-M3-HC основан на использовании сжатого воздуха. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики MHP1-M5H-2/2G-M3-HC
| Модель | MHP1-M5H-2/2G-M3-HC | Функция распределителя | 2/2 Н.З., моностабильный | Тип управления | электрический | Ширина, мм | 10 | Стандартный номинальный расход, л/мин | 14 | Рабочее давление, бар | -0,9 ... 2 | Структура проекта | Тарельчатый клапан с пружинным возвратом | Тип сброса | Механическая пружина | Класс защиты | IP40 | Авторизация | c CSA us - Recognized (OL), c UL us - Recognized (OL) | Условный проход, мм | 0,9 | Монтажный шаг, мм | 10 | Функция быстрого выхлопа | не дросселируемый | Тип уплотнения | мягкое | Положение при монтаже | Любое | Ручное управление | Толкающее | Тип пилотного управления | прямой | Направление потока | нереверсивный | Идентификация позиции распределителя | Табличка | Пригодность для работы с вакуумом | Да | Максимальная частота переключения, Гц | 20 | Время выключения, мс | 5 | Время включения, мс | 4 | Рабочий цикл | 1 | Потребление электроэнергии, Вт | 1 | Характеристики катушки | 12 V DC: 1 W | Допустимые колебания напряжения | +/- 10 % | Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) | Классификация сопротивления коррозии CRC | 2 | Температура хранения, °C | -20 ... 60 | Температура среды, °C | -5 ... 40 | Температура окружающей среды, °C | -5 ... 40 | Вес продукта, г | 10 | Электрическое подключение | Разъем | Тип крепления | На монтажной плите со сквозным отверстием | Пневматическое подключение, канал 1 | Монтажная плита | Пневматическое подключение, канал 2 | M3 | Замечания по материалу | Не содержит медь и тефлон, соответствует директиве по ограничению использования опасных веществ (RoHS) | Информация о материале, уплотнения шланга | FPM, HNBR, NBR | Информация о материале, корпус | PA с армированием, PPS с армированием |
Габаритные размеры MHP1-M5H-2/2G-M3-HC, мм
Преимущества распределителей Фесто серии MHP1
- Полная скоординированность с другими компонентами Festo.
- Надёжность и производительность.
- Компактный дизайн и малый вес.
- Быстрое время срабатывания распределителей Фесто.
- Высокая плотность монтажа.
