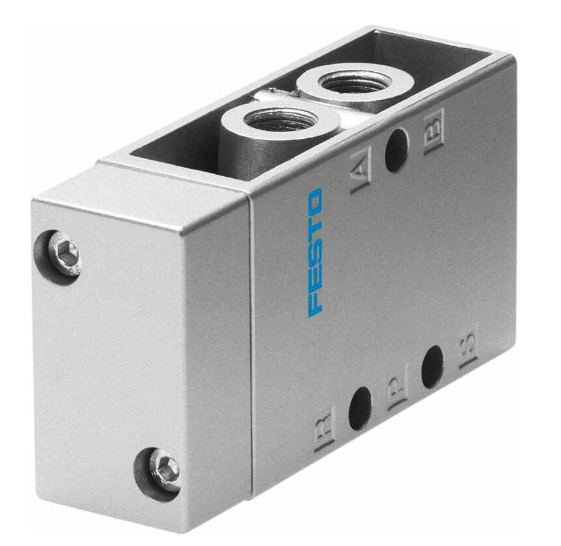

Описание клапанного пневмораспределителя 5/2 Festo VL-5-1/2
Пневмораспределитель Festo VL-5-1/2 является частью систем пневматической автоматики и используется для управления движением воздуха в пневматических цепях. VL-5-1/2 относится к Tiger Classic серии VL пневмораспределителей Festo. Серия представляет собой комбинацию 3/2 и 5/2-распределителей с пневматическим или электромагнитным управлением с F катушкой. Распределители Festo данной серии имеют расход до 7500 л/мин и оснащены присоединительной резьбой G3/4, G1/2, G1/4 и G1/8.
Пневмораспределитель VL-5-1/2 используются в:
- автоматизации производственных линий;
- робототехнике;
- пневматических прессах;
- управлении пневматическими приводами и многом другом.
Расшифровка обозначения распределителей Фесто
Принцип работы
Принцип двухпозиционного распределителя Festo VL-5-1/2 основан на использовании сжатого воздуха, может иметь несколько входов и выходов, а также несколько рабочих позиций. В зависимости от команды, поданной на пневмораспределитель Фесто, он управляет потоком сжатого воздуха и переключает пневматические устройства между различными позициями.
Технические характеристики Фесто VL-5-1/2
| Модель | VL-5-1/2 | Функция | 5/2, моностабильный | Расход, л/мин | 3700 | Конструкция | тарельчатое седло | Принцип уплотнения | мягкий | Направление потока | нереверсивное | Функция выхлопа | дросселирующее | Ручное управление | нет | Положение монтажа | любое | Давление | 0 ... 10 bar | Вес. г | 1070 | Рабочая среда | сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] | Температура рабочей среды | -10 ... 60 °C | Тип крепления | на PR-коллекторе со сквозным отверстием опция | Тип пилотного управления | прямой |
Габаритные размеры Фесто VL-5-1/2, мм
| Модель | B1 | D3 | H8 | H9 | L1 |
| VL-5-1/2 | 52 | G1/4 | 118 | 10 | 80 |
Преимущества распределителей Festo Tiger Classic серии MFH
- Оптимизированное время срабатывания.
- Лёгкая установка на коллекторы PAL или PRS.
- Широкий выбор присоединительных размеров.
- Повышенный уровень надёжности.
- Высокая производительность распределителей Фесто.
