Описание пневмораспределителя 3/2 Camozzi PN000-301-P56
Пневмораспределитель Camozzi PN000-301-P56 – это важная часть автоматических систем управления, использующих сжатый воздух. Представляет собой распределитель с электромагнитным управлением, который контролирует и направляет поток сжатого воздуха в разные рабочие элементы системы.
Данный распределитель прямого действия принадлежит к Серии 6, представленный моделями 3/2 лин./поз., нормально закрытыми (Н.З.). Могут быть установлены как на одноместные, так и на многоместные плиты, для которых предусмотрено присоединение M5, а для группового монтажа– быстроразъёмное соединение диаметром 3 и 4 мм.
Распределители с электропневматическим управлением применяются в автоматических системах управления, пневматических цилиндрах, клапанах, пневматических насосах и других аппаратах.
Расшифровка обозначения
Принцип работы
Моностабильный пневмораспределитель Камоцци PN000-301-P56 работает путём использования электропневматической системы, которая открывает и закрывает порты для направления потока сжатого воздуха. Таким образом распределитель клапанного типа обеспечивает контроль над подачей воздуха в разные пневматические устройства.
Технические характеристики PN000-301-P56
| Модель | PN000-301-P56 | Тип распределителя | 3/2 Н.З. | Действие | прямого действия | Условный проход | 0,5 мм | Рабочее давление | 0 … 10 бар | Напряжение соленоида | 110V DC | Номинальный расход | 5 Нл/мин |

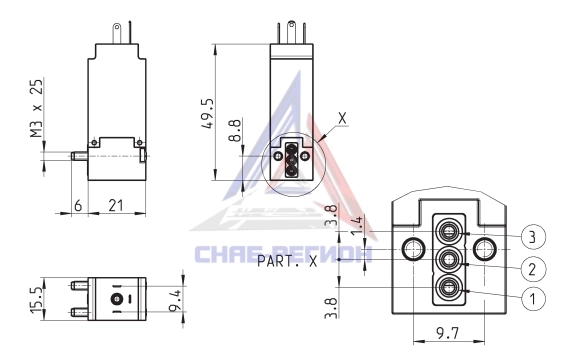

Габаритные размеры PN000-301-P56, мм
Преимущества распределителей Камоцци серии PN
- Применение на постоянном токе (DC), с возможностью использования разъёма для переменного тока (AC) с преобразователем напряжения Мод. 124-900.
- Возможность установки на одно- и многоместные плиты, а также групповой монтаж.
- Высокая эффективность.
- Ручное дублирование.
- Компактный дизайн.
