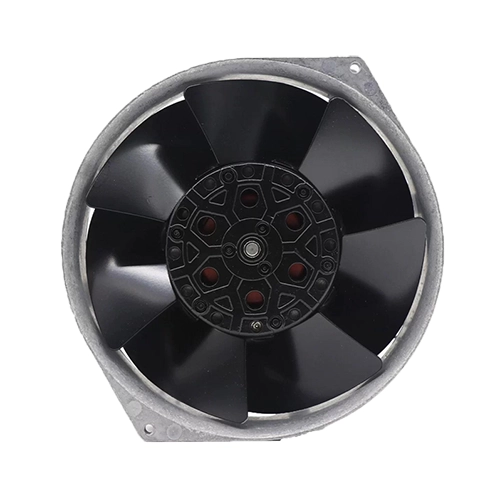

Осевой компактный вентилятор Ebmpapst W2S130-AA03-01 — это вращающаяся крыльчатка, у которой поток воздуха перемещается параллельно оси двигателя (внешнего ротора). Модель формирует высокий расход при умеренном статическом давлении благодаря серповидным лопастям и ламинарному входному кольцу.
Принцип работы: EC-двигатель постоянного тока (DC) либо асинхронный двигатель переменного тока (AC) передаёт момент на крыльчатку; воздушная масса втягивается спереди, ускоряется и выходит назад, охлаждая компоненты или создавая направленный поток.
Области применения:
- серверные стойки, ИБП, телекоммуникационные шкафы;
- кондиционеры, холодильные установки, тепловые насосы;
- медицинские сканеры, лабораторные анализаторы;
- силовая электроника, зарядные станции EV.
Диагональный компактный вентилятор Ebmpapst имеет конический корпус и отклоняет поток под углом, что повышает статическое давление до 600 Па при тех же габаритах и применяется в плотных узлах электроники.
Конструкция
- Корпус из армированного РА или литого алюминия с монтажными фланцами.
- Крыльчатка HyBlade или FiberGlass PA-GF — низкий шум, стойкость к абразиву.
- Двигатель GreenTech EC (безщёточный, КПД до 90 %) либо AC-серия для сетей 115/230 В; интегрированная электроника обеспечивает PWM/0–10 V регулирование, тахосигнал, защиту от блокировки и перегрева.
- Подшипники Sintec или шариковые — ресурс ≥ 70 000 ч при 40 °C.
Преимущества компактных осевых вентиляторов Ебмпапст
- Высокий расход при минимальной глубине монтажа.
- Энергопотребление на 30 % ниже стандартных AC-аналогов.
- Уровень шума от 25 дБ(А) благодаря плавной коммутации.
- Полный диапазон питания 12…60 V DC или 100…264 V AC.
- Рабочая температура –40…+70 °C, защита IP55/IP68 (вариативно).
Технические характеристики
| Наименование | Двигатель | Фазность | Напряжение, В | Частота, Гц | Типоразмер двигателя | Направление вращения | Степень защиты | Класс изоляции | Тип подшипников | Частота вращения, об/мин | Сила тока, А | Вес, кг | Количество лопастей | Типоразмер, мм | Мощность, Вт | Минимально допустимая температура окружающей среды, °C | Максимально допустимая температура окружающей среды, °C | Направление воздушного потока | Материал |
| W2S130-AA03-71 | M2S052-CA | 1;1 | 230; 230 | 50; 60 | 52 | против часовой стрелки | IP20 | B | шарикоподшипник | 2800;3250 | 0,31; 0,25 | 1,1 | 7 | 130 | 45; 39 | -25; -25 | 50; 70 | нагнетание | окрашенная сталь; алюминий |

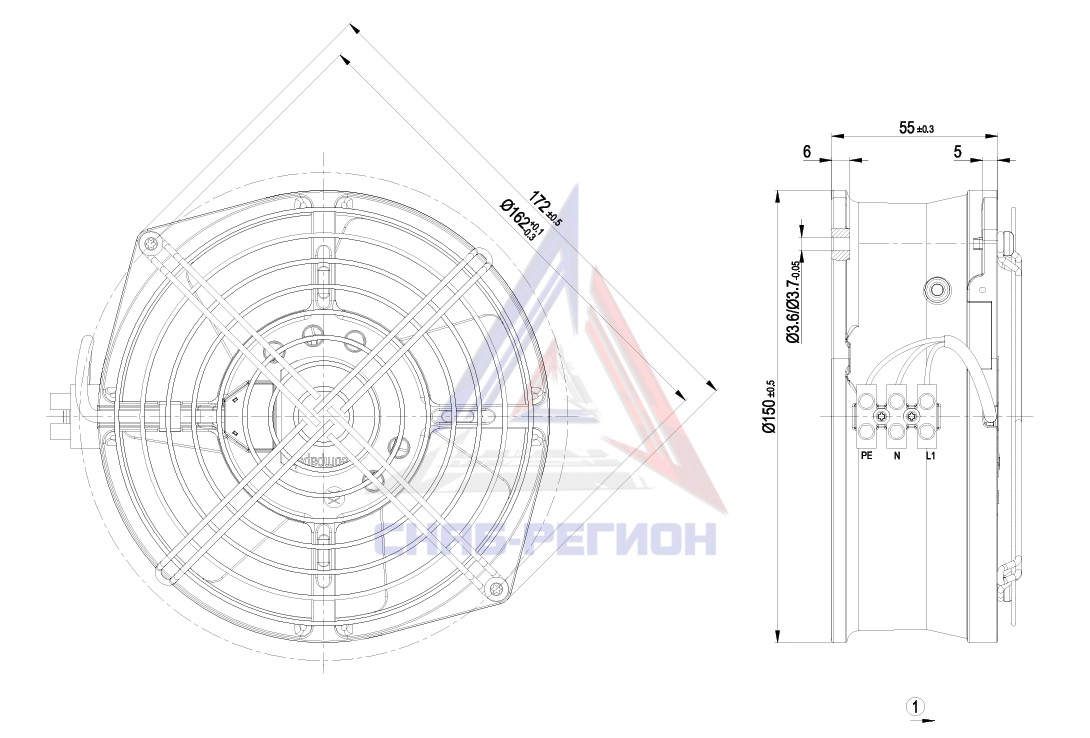

Габаритные размеры
